Monomix 系列离子交换填料
- 280815950
- 苏州赛分
- 江苏省苏州市
- 现货
- 按需定制
- 议价
- 2022-12-17 16:30:04
苏州赛分科技股份有限公司
一键申请试用
咨询
加入意向单
联系方式
表面化学组成

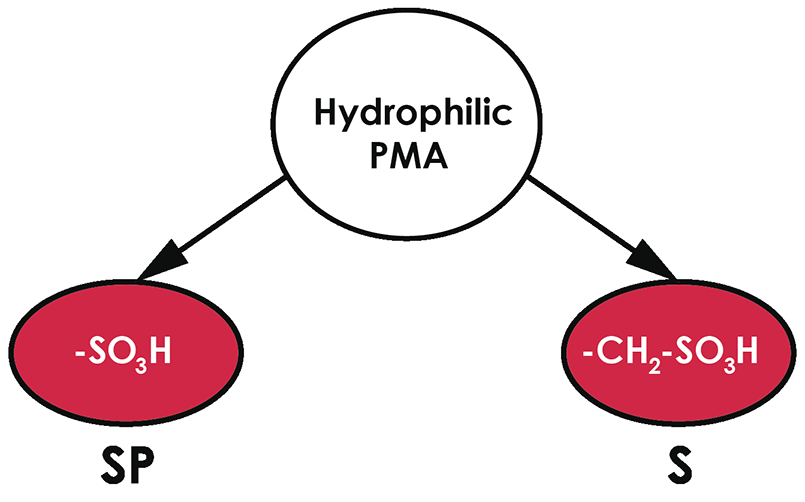

图1. Monomix 系列SP与S阳离子介质的表面化学 组成示意图

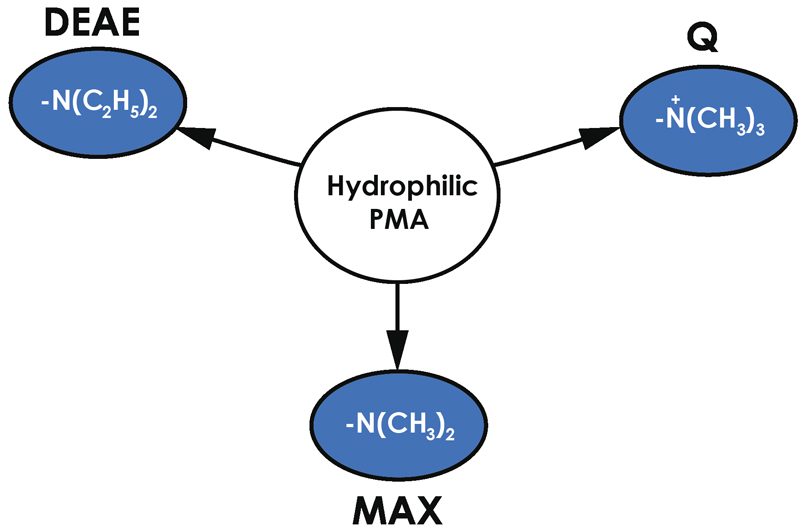

图2. Monomix 系列Q、DEAE、MAX 阴离子交换介质的表面化学组成示意图

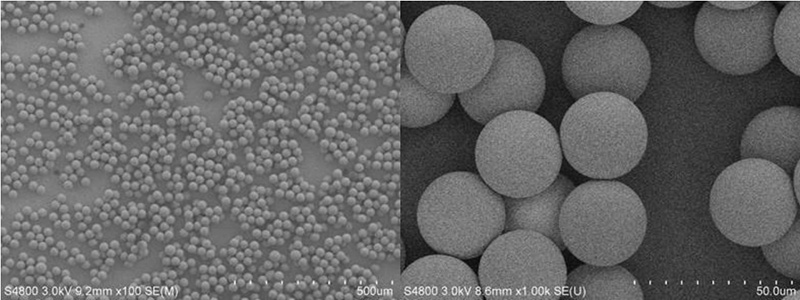

图3. Monomix MC30(粒径30μm)的电镜扫描图像。高度均一分散的介质具有很窄的颗粒分布(D90/D10<1.3)

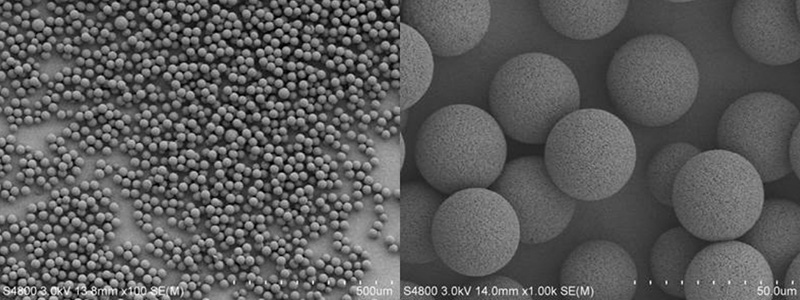

图4. Monomix HC30(粒径30μm)的电镜扫描图像。
技术参数
表1. Monomix HC/MC-CEX 技术参数
| 填料类型 | Monomix HC-SP | Monomix MC-SP | ||
|---|---|---|---|---|
| 基质 | 亲水性聚甲基丙烯酸酯 | |||
| 官能团 | -SO3H | -SO3H | -SO3H | -SO3H |
| 粒径大小 | 30μm | 45μm | 60μm | 30μm |
| 孔径大小 | 1000Å | 1000Å | 1000Å | 500Å |
| 动态载量* (/mL填料) |
≥90 mg Lysozyme |
≥85 mg Lysozyme |
≥90 mg Lysozyme |
≥40 mg Lysozyme |
| 最大线性流速 | 1000 cm/h | 1000 cm/h | 1000 cm/h | 1000 cm/h |
| 操作温度 | ≤40℃ | ≤40℃ | ≤40℃ | ≤40℃ |
| pH适用范围 | 2-12 | 2-12 | 2-12 | 2-12 |
| 操作压力 | 30 μm以上≤ 1 MPa（10 bar） | |||
| 流动相兼容性 | 适用于缓冲盐体系（Tris、磷酸盐、醋酸盐缓冲液等），常规有机相/水体系（乙腈、乙醇等） | |||
| 长期保存方法 | 50%（v/v），保存于20%乙醇中 | |||
| 再生 | 1-2 M NaCI | |||
| 长期保存方法 | 50%（v/v），保存于20%乙醇中 | |||
| 清洗 | 0.5 M HCI or 0.5-1.0 M NaOH，强疏水性结合的杂质可用0.1-1%的吐温或Triton X-100清洗 | |||
表2. Monomix HC/-CEX 二代产品技术参数
| 填料类型 | Monomix HC45-S | Monomix Mab 60-SP |
|---|---|---|
| 基质 | 亲水性聚甲基丙烯酸酯 | 亲水性聚甲基丙烯酸酯 |
| 官能团 | -CH2-SO3H | -SO3H |
| 粒径大小 | 45 μm | 60 μm |
| 孔径大小 | 1000 Å | 1000 Å |
| 动态载量*(/mL填料) | ≥ 90 mg Lysozyme | ≥ 60 mg Lysozyme |
| 最大线性流速 | 1000 cm/h | 1000 cm/h |
| 操作温度 | ≤ 40℃ | ≤ 40℃ |
| pH适用范围 | 2-12 | 2-12 |
| 操作压力 | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） |
| 流动相兼容性 | 适用于缓冲盐体系（Tris、磷酸盐、醋酸盐缓冲液等），常规有机相/水体系（乙腈、乙醇等） | |
| 长期保存方法 | 50%（v/v），保存于20%乙醇中 | |
| 再生 | 1-2 M NaCI | |
| 清洗 | 0.5 M HCI或0.5-1.0 M NaOH，强疏水性结合的杂质可用0.1-1%的吐温或Triton X-100清洗 | |
表3. Monomix HC/MC-AEX 技术参数
| 填料类型 | Monomix HC-Q | Monomix MC-Q | Monomix HC-DEAE | Monomix MC-DEAE | ||
|---|---|---|---|---|---|---|
| 基质 | 亲水性聚甲基丙烯酸酯 | 亲水性聚甲基丙烯酸酯 | ||||
| 官能团 | -N+(CH3)3 | -N(C2H5)2 | ||||
| 粒径大小 | 45 μm | 60 μm | 30 μm | 30 μm | 45 μm | 30 μm |
| 孔径大小 | 1000 Å | 500 Å | 1000 Å | 1000 Å | 500 Å | |
| 动态载量* (/mL填料) |
≥80 mg BSA |
≥95 mg BSA |
≥40 mg BSA |
≥90 mg BSA |
≥80 mg BSA |
≥40 mg BSA |
| 最大线性流速 | 1000 cm/h | 1000 cm/h | 1000 cm/h | 1000 cm/h | ||
| 操作温度 | ≤ 40℃ | ≤ 40℃ | ≤ 40℃ | ≤ 40℃ | ||
| pH适用范围 | 2-12 | 2-12 | 2-12 | 2-12 | ||
| 操作压力 | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） | ||
| 流动相兼容性 | 适用于缓冲盐体系（Tris、磷酸盐、醋酸盐缓冲液等），常规有机相/水体系（乙腈、乙醇等） | |||||
| 长期保存方法 | 50%（v/v），保存于20%乙醇中 | |||||
| 再生 | 1-2 M NaCI | |||||
| 清洗 | 0.5 M HCI或0.5-1.0 M NaOH，强疏水性结合的杂质可用0.1-1%的吐温或Triton X-100清洗 | |||||
表4. Monomix HC-AEX 二代产品技术参数
| 填料类型 | Monomix HC60-MAX | Monomix Mab60-Q | Monomix HC60-DEAE Excel |
|---|---|---|---|
| 基质 | 亲水性聚甲基丙烯酸 | 亲水性聚甲基丙烯酸酯 | 亲水性聚甲基丙烯酸酯 |
| 官能团 | -N(CH3)2 | -N+(CH3)3 | -N(CH2CH3)2 |
| 粒径大小 | 60 μm | 60 μm | 60 μm |
| 孔径大小 | 1000 Å | 1000 Å | 1000 Å |
| 动态载量* (/mL填料) |
≥ 80 mg BSA | ≥ 80 mg BSA | ≥ 80 mg BSA |
| 最大线性流速 | 1000 cm/h | 1000 cm/h | 1000 cm/h |
| 操作温度 | ≤ 40℃ | ≤ 40℃ | ≤ 40℃ |
| pH适用范围 | 2-12 | 2-13 | 2-13 |
| 操作压力 | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） | ≤ 1 MPa（10 bar） |
| 流动相兼容性 | 适用于缓冲盐体系（Tris、磷酸盐、醋酸盐缓冲液等），常规有机相/水体系（乙腈、乙醇等） | ||
| 长期保存方法 | 50%（v/v），保存于20%乙醇中 | ||
| 再生 | 1-2 M NaCI | ||
| 清洗 | 0.5 M HCI或0.5-1.0 M NaOH，强疏水性结合的杂质可用0.1-1%的吐温或Triton X-100清洗 | ||
动态载量（Dynamic Binding Capacity）测试方法：
Monomix HC/MC-Q：线性流速为180 cm/h，上样液为含2 mg/mL牛血清蛋白的50 mM Tris缓冲液（pH=8.5）。
Monomix HC/MC-DEAE：线性流速为180 cm/h，上样液为含2 mg/mL牛血清蛋白的20 mM Tris缓冲液（pH=8.0）。
Monomix HC/MC-SP：线性流速为360 cm/h，上样液为含1mg/mL溶菌酶的50 mM磷酸盐缓冲液(pH=6.0)。

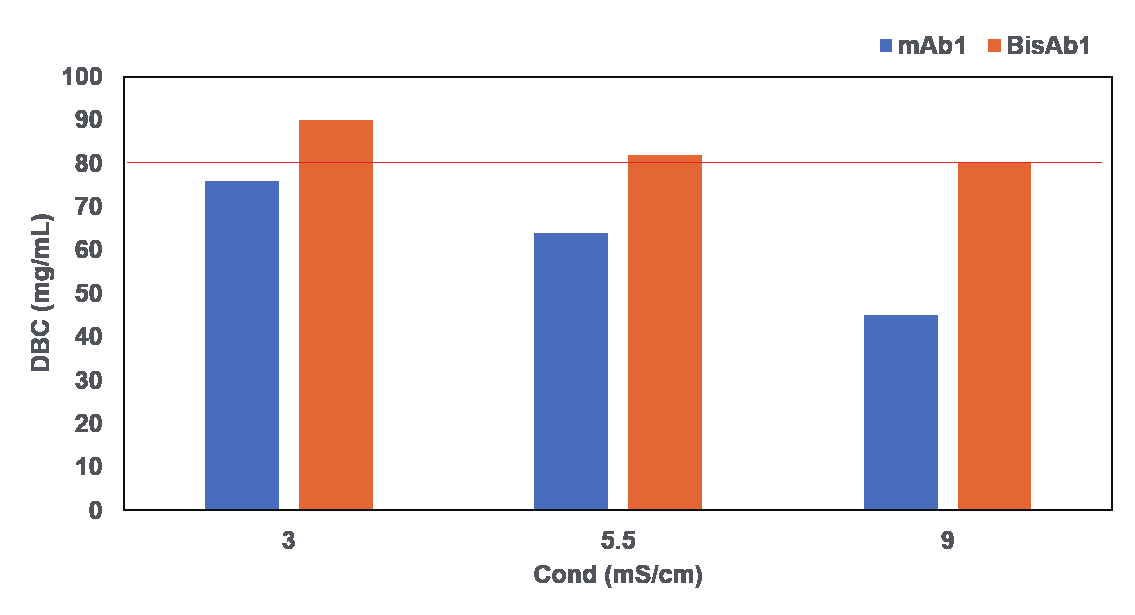

高动态载量
Monomix IEX层析介质以聚甲基丙烯酸酯微球为基质，在低驻留时间条件下仍然具有很高的动态结合载量。在实际使用过程中， 在同样的柱子尺寸和填料体积下，Monomix IEX可以缩减生物样品生产下游纯化的时间，提高生产效率；在同样的下游纯化的时间内，Monomix IEX可以装更长的柱子（填料体积大），可以批次处理更多的生物样品，从而提高生产效率。

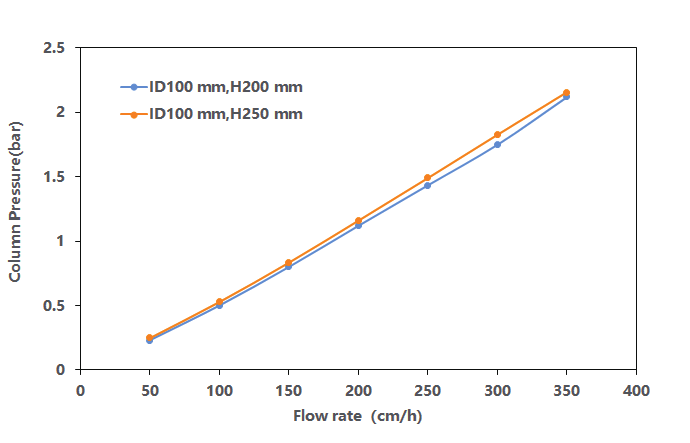

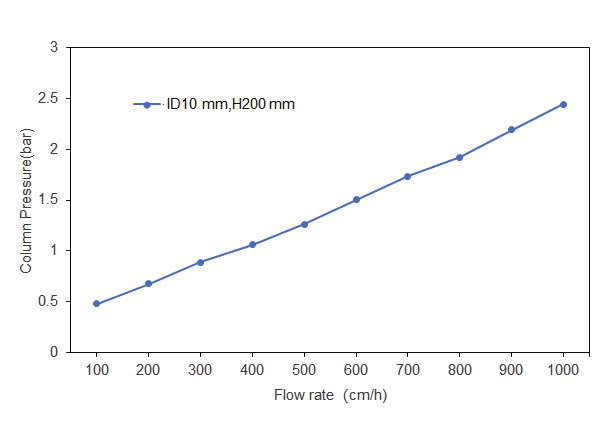

更快的操作流速
相比于传统的琼脂糖基质，采用聚甲基丙烯酸酯基质可以提高填料的耐压性能，能够在更快的流速下实现样品纯化，（或者可以装更长的柱子，可以批次处理更多的生物样品）节省宝贵的时间，提高生产效率。对于不稳定的生物样品（要求快速分离纯化母液），在提高生产效率的同时可以同时提高产品的收率和质量控制。

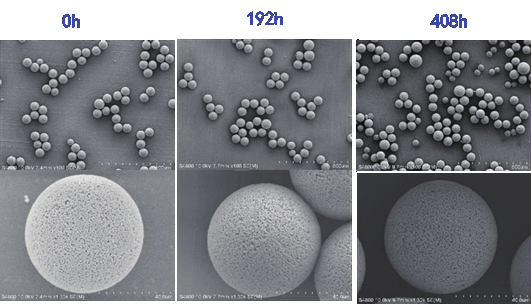

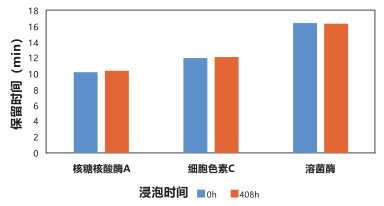

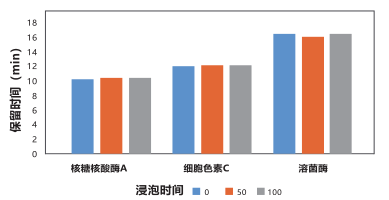

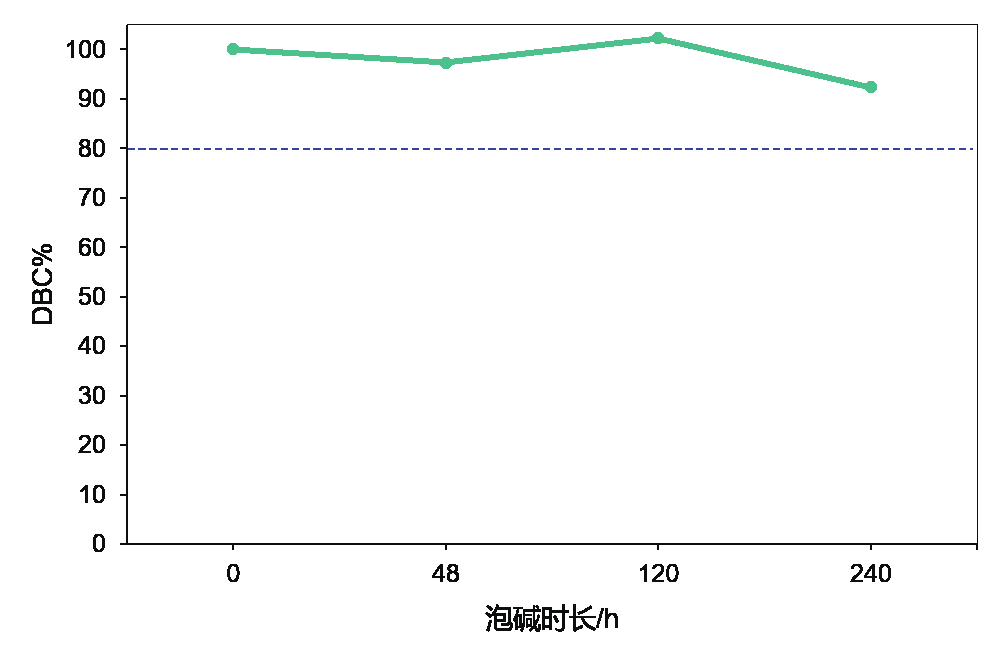

超高的耐碱性能

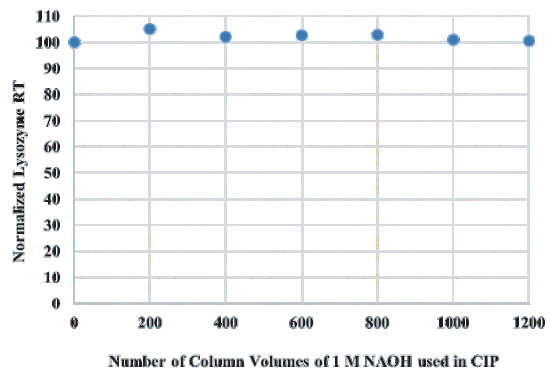

Monomix IEX 填料可在 pH2-12 之间正常使用，对在线清洗的 1.0 M NaO H 也显示出良好的耐碱性。如图 6 所示，以 1200 个柱体积的 1.0 M NaOH 进行在线清洗，溶菌酶 (Lysozyme) 保留时间的变化可以忽略不计。

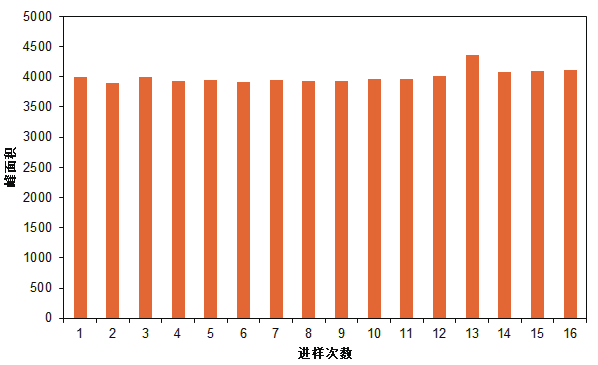

可忽略的非特异性吸附
Monomix IEX 表面含有多个亲水结构域，当用来进行生物分析时，能使其非特异性吸附最小化。如图13所示，Monomix Mab60-Q 对样品对样品 ( 溶菌酶和牛血清蛋白 ) 显示出最小的非特异性吸附。
| 产品系列 | 产品名称 | 官能团种类 | 粒径/孔径 | 订货号 |
|---|---|---|---|---|
| Monomix HC15 | Monomix HC15-Q | 强阴离子交换 | 15μm，1000 Å | 280815950 |
| Monomix HC15-DEAE | 弱阴离子交换 | 280815950 | ||
| Monomix HC15-SP | 强阳离子交换 | 280815950 | ||
| Monomix MC15 | Monomix MC15-Q | 强阴离子交换 | 15μm，500 Å | 280415500 |
| Monomix MC15-DEAE | 弱阴离子交换 | 280515500 | ||
| Monomix MC15-SP | 强阳离子交换 | 280215500 | ||
| Monomix HC30 | Monomix HC30-Q | 强阴离子交换 | 30μm，1000 Å | 280830950 |
| Monomix HC30-DEAE | 弱阴离子交换 | 280930950 | ||
| Monomix HC30-SP | 强阳离子交换 | 280630950 | ||
| Monomix MC30 | Monomix MC30-Q | 强阴离子交换 | 30μm，500 Å | 280430500 |
| Monomix MC30-DEAE | 弱阴离子交换 | 280530500 | ||
| Monomix MC30-SP | 强阳离子交换 | 280230500 | ||
| Monomix MC30-SP | 强阳离子交换 | 30μm，1000 Å | 280230950 | |
| Monomix HC45 | Monomix HC45-Q | 强阴离子交换 | 45μm，1000 Å | 280845950 |
| Monomix HC45-DEAE | 弱阴离子交换 | 280945950 | ||
| Monomix MC30-SP | 强阳离子交换 | 280645950 | ||
| Monomix HC60 | Monomix HC60-Q | 强阴离子交换 | 60μm，1000 Å | 280860950 |
| Monomix HC60-SP | 强阳离子交换 | 280660950 | ||
| Monomix 二代系列 |
Monomix HC45-S | 强阳离子交换 | 45μm，1000 Å | 284545950 |
| Monomix Mab60-Q | 强阴离子交换 | 60μm，1000 Å | 285060950 | |
| Monomix HC60-MAX | 弱阴离子交换 | 284860950 | ||
| Monomix Mab60-SP | 强阳离子交换 | 284760950 | ||
| Monomix HC60-DEAE Excel | 弱阴离子交换 | 285160950 |
