试剂冻干必须要了解的冻干设备的各项参数及其意义(一)冷阱
很多客户问到一个问题:冻干机性能参数一样,但做出来的产品质量结果差异巨大。如果单从厂家提供的设备参数来看,很难对比出差异。我们接下来和大家一块来理一理各部件的差异。
这篇我们从冷阱开始,所有的参数里面,冷阱的参数是最为重要的核心部件之一。
原理很简单,一个容器内的理想状态下,真空度是一致的,分子运动是靠温差来决定的。详细可翻看历史文章看详细介绍。

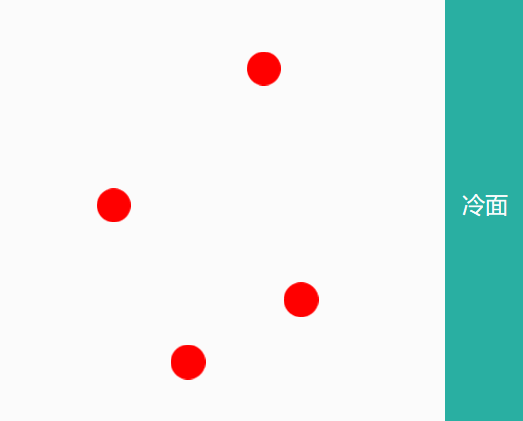

▼失去动能被捕获

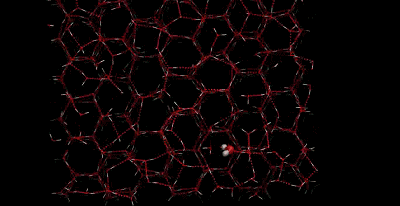

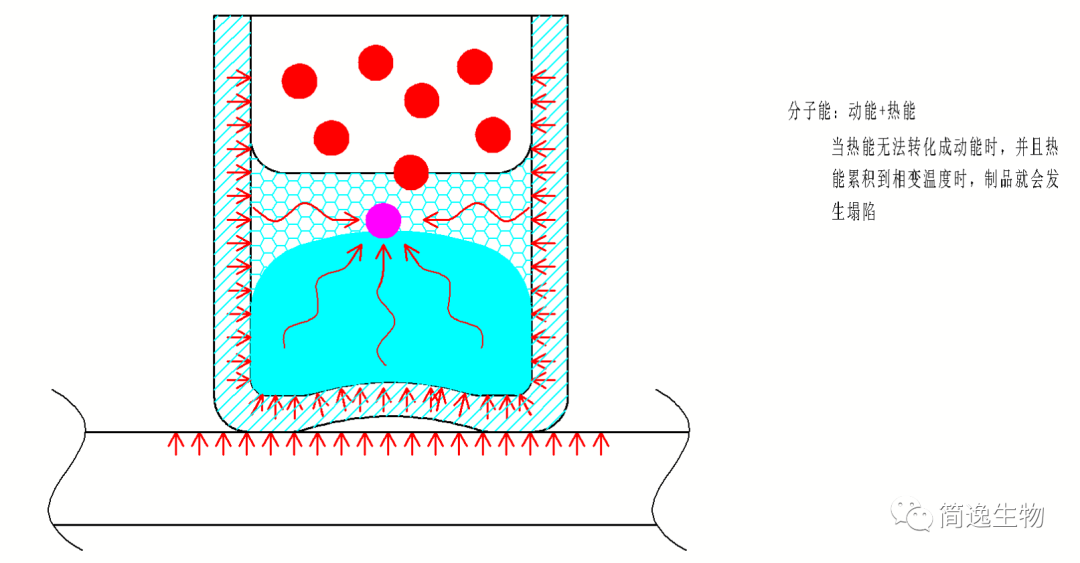

▼水分子脱离制品需要克服阻力

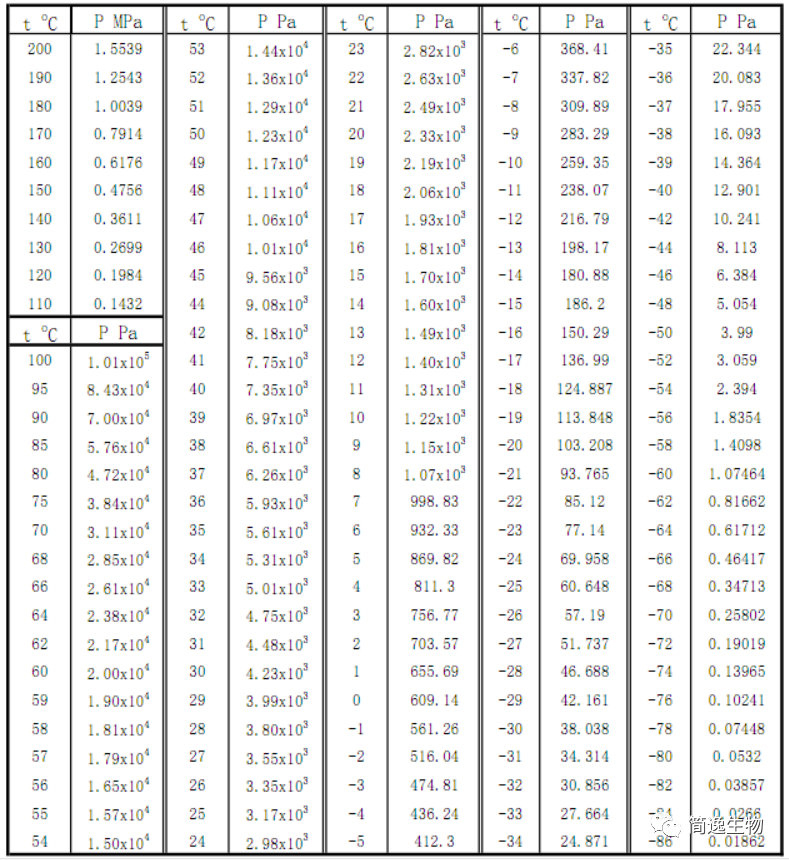

▼不同温度的饱和蒸汽压
判断差异,只要简单的对比以下几点:
① 在制冷系统安全稳定的条件下,冷阱内部的表面温度越低越好;
② 在同样的表面温度下,冷阱捕霜面积足够大,捕霜效率更高;

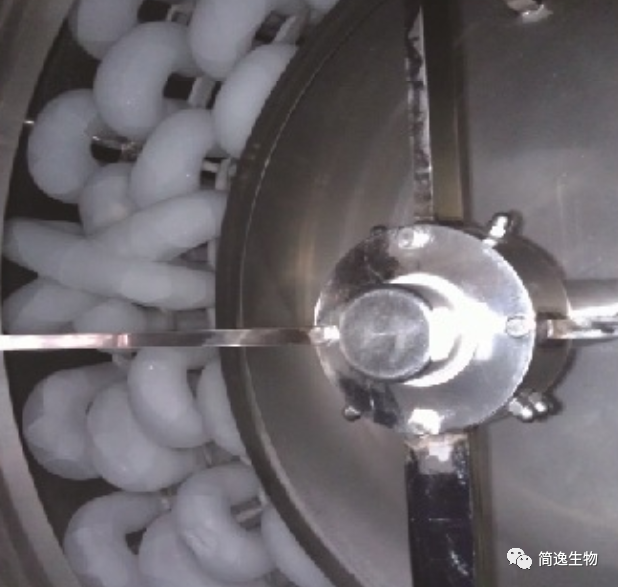

③ 捕霜验证时,冷阱结霜覆盖面大并且均一;
④ 箱阱隔离阀通径大、距离短,尺寸比例L<3d(l长度,d直径);
⑤ 箱阱一体机,效率高,但产品冻干终点难判断;
按照以上的理论,得出几条判断原则:
① 制品温度耐受越高,冷阱温度级别要求就越低;
② 冷阱温度级别价格差和稳定性随着温度的越底,成本越高,风险越大,能耗越高。因此,选择生产型设备的时候,产品的耐受温度应当做充分的验证;
③ 生产设备,冷阱一般厂家设计冷阱表面积≥板层表面积,原因是冷阱冰层厚度增加,捕水效率下降,水蒸气捕捉过程,需要冷量穿过冰层,并且冰层表面温度高,导致梯度压下降,不利于解析干燥。
④ IVD试剂冻干,一般处理溶液量很少,在保证板层温度均一、水蒸气流动通道不受影响的前提下,可通过缩小板层间距、增加板层来提高装载量,这样可以充分发挥冷阱的能力。
