Magntek 集成式电流检测芯片
- MT9221
- 智联微电子
- 广东省深圳市
- 现货
- 按需
- 议价
- 2023-07-03 14:17:42
深圳市智联微电子有限公司
一键申请试用
咨询
加入意向单
联系方式

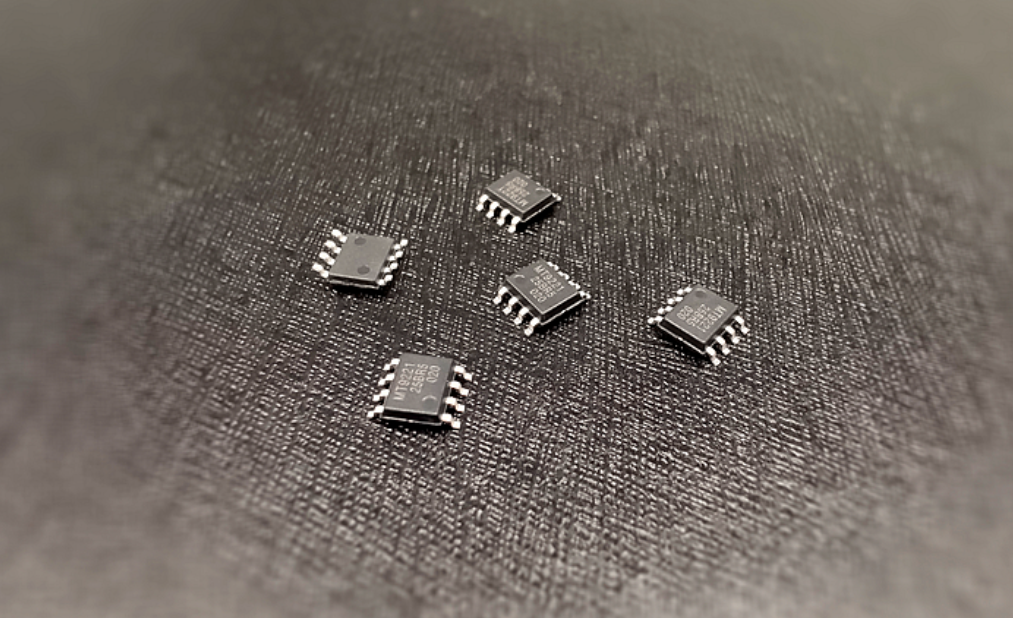

MT9221
简介
MT9221是一款专为电流检测应用开发的内置磁路的集成式电流检测芯片，采用SOP-8/QFN-12的封装。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.9% 的典型准确性。
主要参数
| 电流范围(A) | ±5，±6，±10，±20，±25，±30，12，20，30 |
| 供电电压 (V) | 4.5~5.5 |
| 工作温度(℃) | -40~125 |
| 静态输出(V) | 50% VCC 10% VCC |
| 带宽(KHz) | 150 |
| 响应时间(us) | <4 |
| 封装类型 | SOP-8 |
特征和优势
- – 电压范围4.5~5.5V
- – 温度范围-40~125℃
- – 高速带宽150kHz
- – 非线性度＜±0.5% (typ.)
- – 响应时间 < 4us (typ.)
- – 低噪声 119uA/√Hz (typ.)
- – 隔离电压 2600 VRMS
- – 0~±30A连续电流测量范围
- – 外部磁场干扰抑制能力
- – 内部集成电流导体回路
- – 内部集成温度补偿
- – 比例输出
- – SOP-8 / QFN-12
