显微光谱测量系统

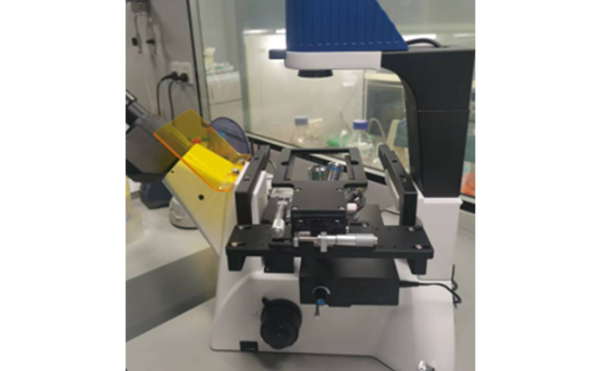

显微光谱测量系统,集成荧光、拉曼、反射和透射光谱测量功能。通过把光谱模块集成到显微镜上,实现显微荧光、拉曼和其他光谱信息的测量。 系统由光谱仪、激光器(或其他光源)、显微镜等部分构成,自由灵活,帮助用户快速对样品微观结构,微观光谱信息的测试和分析; 特别是,此系统可以加装二维电控扫描台,通过软件控制,实现光谱二维空间扫描测量功能



应用领域


植物叶片研究;激光材料评价;半导体材料分析;生物和细胞测试;光子晶体测试;珠宝、古籍检测;纳米材料分析;



搭建模式

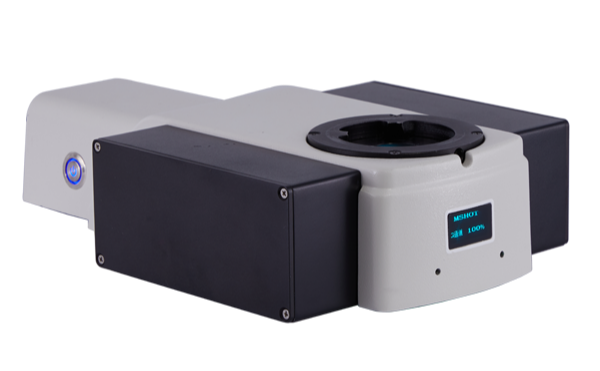

拉曼测量 拉曼探头可直接插入显微光谱测试模块中,从而快速实现拉曼光谱测量。支持光谱范围覆盖400-1100nm,仅需通过更换探头和激光器,便可实现488nm、532nm、633nm、785nm激发波长的拉曼光谱测量. 荧光测量 显微光谱测量模块内部集成了荧光测试光路,通过SMA905光纤接口与荧光激光器和荧光光谱仪连接,也可以改装成为自由空间光作为输入光源,从而得到更强的激发功率或更好的光斑质量。另外,模块中带滤光片插槽,可以放置适配不同激发波长的激发滤光片和发射滤光片,实现不同激发波长的显微荧光测量.



技术参数



产品名称  显微拉曼 显微荧光
光谱范围 200-4000波数 @532nm 185-1100nm
分辨率 18波数@25μm 狭缝 2.5nm@5um狭缝
设计思路 显微镜+便携式光谱仪
连接方式 SMA905光纤,一端接口连接光谱仪
SMA905光纤,另一端连接激光器;或自由空间输入光源
激发源 532nm拉曼专用激光器 复合光源(汞灯等)
功率:0~300mw连续可调 激光器(405nm/532nm/785nm等)
信噪比 500:1(若需更高信噪比,可更换为制冷型CCD,信噪比可达到1000:1)
A/D 16位
探测器 滨松科学级,薄型背照式CCD
线性度 >99%
动态范围 10000:1
暗噪声 50RMS@18位
积分时间 4ms-65 s

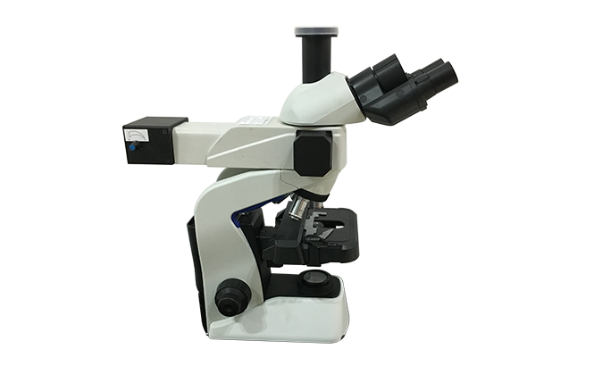

显微镜 4X平场消色差物镜,数值孔径:0.1,工作距离:30mm
10X平场消色差物镜,数值孔径:0.25,工作距离:10.2mm
40X平场消色差物镜,数值孔径:0.65,工作距离:0.7mm
100X平场消色差物镜,数值孔径:1.25,工作距离:0.2mm
二维平移台 手动调节 双层钢丝结构载物平台(康宁玻璃台面),尺寸:302mm×152mm;78mm×32mm,1mm/格,精度0.1mm
电动调节(选配) 行程:50mmx50mm;重复定位精度:2um;移动分辨率:1um;
