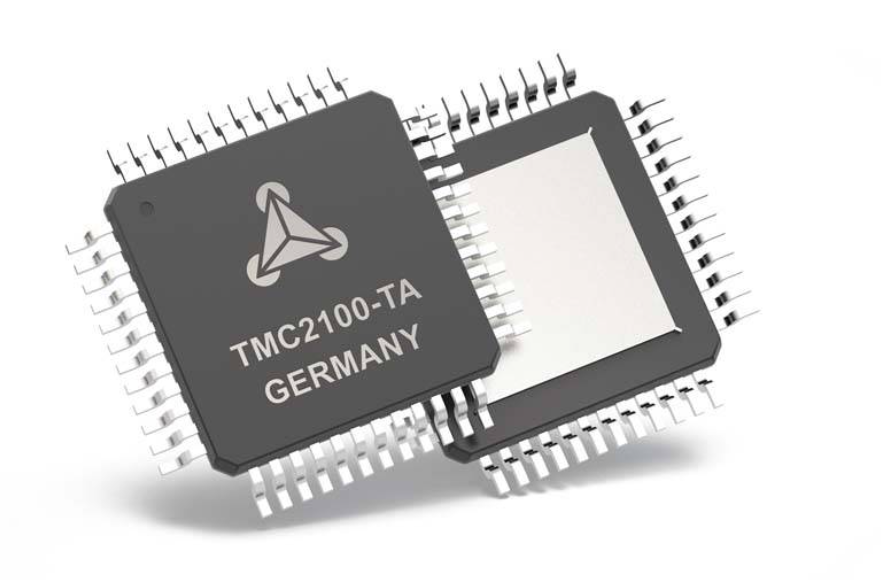

TMC2100-TA
简介
TMC2100为3D打印、照相机、扫描仪和其他自动化设备应用提供了一个集成的电机驱动器解决方案。该设备有一个集成的微步索引器，完全无噪音的电流控制模式StealthChop™ 用于驱动双极步进电机。输出驱动器块由低RDSon N通道功率mosfet组成，配置为全H桥以驱动电机绕组。TMC2100能够从每个输出驱动高达2.5A的电流（适当散热）。TMC2100是为5…46V的电源电压而设计的。该设备具有步进和方向接口，可配置数字电路别针.特殊功能：MicroPlyer™（微步插值器） SpreadCycle™（高精度斩波算法） StealthChop™
主要参数
| Axes | 1 |
| Motor Supply | 5…46V |
| Microsteps | 1…256 |
| Step/Dir | Yes |
| MicroPlyer™（微步插值器） | Yes |
| SpreadCycle™（高精度斩波算法） | Yes |
| StealthChop™ | Yes |
| Phase Current, RMS | 1.4A |
| Package | eTQFP48 (7×7) |
| 产品状态 | 量产 |
