**DD马达定制开发与生产代工服务**
6A.A.170外转子力矩电机（A.170.095 / 125 / 155）：连续转矩23.8/41.8/59.5 N·m，峰值71/125/179 N·m；连续/最大电流2.5/7.5 A rms；转矩常数9.5/16.7/23.8 N·m/A。电阻9.4/14.4/20.0 Ω，电感17.9/34.7/45.0 mH，30极；反电势7.8/13.6/19.4 Vrms/rad/s；额定功耗112.2/171.9/238.7 W。转动惯量0.023/0.032/0.041 kg·m²，重量10.1/13.9/18.1 kg，最高转速190/150/120 rpm。定位±20″，重复±1.5″，分辨率11740。轴向载荷15000 N，径向150 N·m，偏摆≤0.005 mm，高度95/125/155 mm。F级绝缘，1500V耐压，≥10 MΩ。直驱平滑、精准、高刚性、低发热，支持定制与OEM/ODM。
所在地
江苏省
发布时间
2026-05-06 08:16:59
我意向对接
DD马达定制开发与生产代工服务6

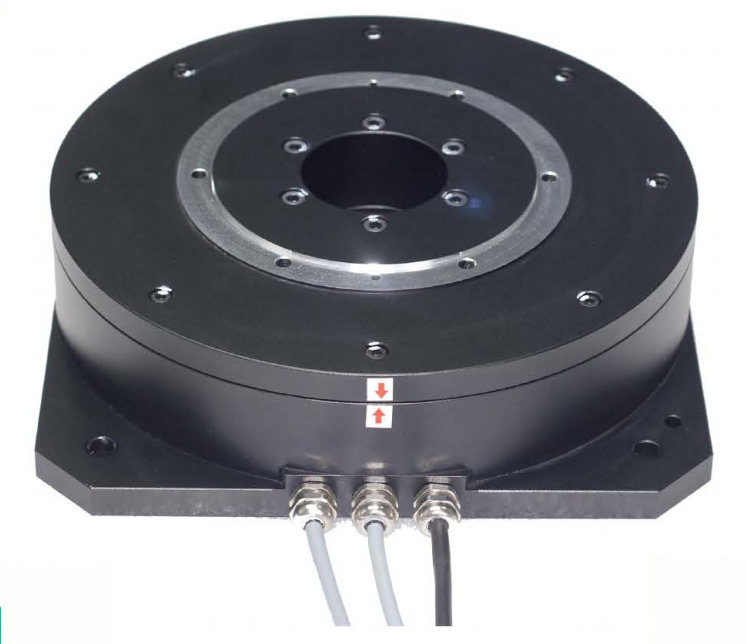

外转子力矩电机
|
主要参数 |
单位 |
A.170.095 |
A.170.125 |
A.170.155 |
|
连续转矩 |
N.m |
23.8 |
41.8 |
59.5 |
|
连续电流 |
A rms |
2.5 |
2.5 |
2.5 |
|
最大转矩 |
N.m |
71 |
125 |
179 |
|
最大电流 |
A rms |
7.5 |
7.5 |
7.5 |
|
转矩常数 |
Nm/A rms |
9.5 |
16.7 |
23.8 |
|
电阻(ptp) |
Ω(25℃) |
9.4 |
14.4 |
20.00 |
|
电感(ptp) |
mH(25℃) |
17.9 |
34.7 |
45.0 |
|
极数 |
P |
30 |
30 |
30 |
|
反电势常数(ptp) |
Vrms/rad/s |
7.8 |
13.6 |
19.4 |
|
最大额定功耗 |
W(25℃) |
112.2 |
171.9 |
238.7 |
|
电机常数 |
Nm/ √W |
2.2 |
3.2 |
3.9 |
|
转动惯量 |
Kg.m2 |
0.023 |
0.032 |
0.041 |
|
电机重量 |
Kg |
10.1 |
13.9 |
18.1 |
|
最高转速 |
rpm |
190 |
150 |
120 |
|
定位精度 |
Arc sec |
±20 |
±20 |
±20 |
|
重复精度 |
Arc sec |
±1.5 |
±1.5 |
±1.5 |
|
分辨率 |
sin/cos |
11740 |
11740 |
11740 |
|
最大轴向载荷 |
N |
15000 |
15000 |
15000 |
|
最大径向载荷 |
N.m |
150 |
150 |
150 |
|
轴向偏摆 |
mm |
0.005 |
0.005 |
0.005 |
|
径向偏摆 |
mm |
0.005 |
0.005 |
0.005 |
|

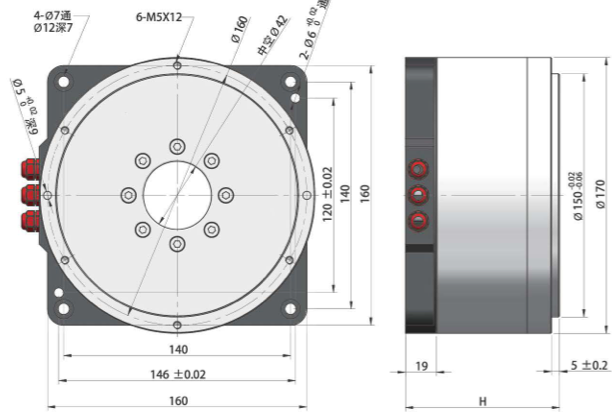

电机高度H |
mm |
95 |
125 |
155 |
|
注： 【通用规格】电机绕组/绝缘等级： F类 |
||||
DD马达
-
运动平滑，定位精准
-
高刚性，高动态响应
-
节能高效，发热量低
-
可承受突变外力冲击
-
为先进设备提供精准定位
