DD马达定制开发与生产代工服务8
定制供应
详情
描述

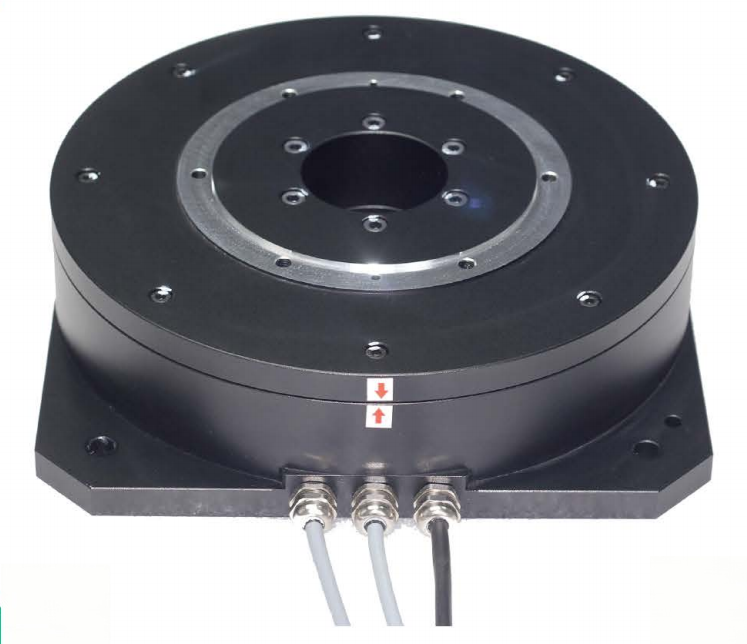

DD马达定制开发与生产代工服务8（A.A.224外转子力矩电机）
A.224.042：转矩14.1/42.2 N·m，电流2.2/6.6 A，转矩常数6.4 N·m/A，电阻9.1 Ω，电感17.1 mH，反电势5.2 Vrms/(rad/s)，功耗84.1 W，电机常数2.6，惯量0.012 kg·m²，重5.5 kg，转速380 rpm。
A.240.062：转矩35/105 N·m，电流2.2/6.6 A，转矩常数15.7，电阻13.8 Ω，电感40.0 mH，反电势12.8，功耗127.5 W，电机常数5.6，惯量0.03 kg·m²，重9.2 kg，转速200 rpm。
共同参数：极数40；精度±20″，重复±1.5″；分辨率11740/16384；轴向载荷8000/10000 N，径向80/100 N·m；偏摆0.005 mm；高度42/62 mm。绝缘F类，耐压1500 V/60 s，绝缘≥10 MΩ。
特点：运动平滑，定位精准；高刚性、高动态响应；节能低热；抗突变外力；为先进设备提供精准定位。
所在地
江苏省
发布时间
2026-05-11 08:28:10
我意向对接
DD马达定制开发与生产代工服务8

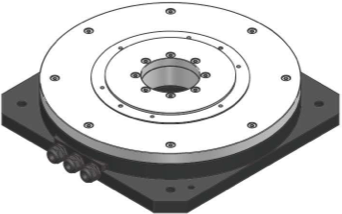

外转子力矩电机
|
主要参数 |
单位 |
A.224.042 |
A.240.062 |
|
连续转矩 |
N·m |
14.1 |
35.0 |
|
连续电流 |
A rms |
2.2 |
2.2 |
|
最大转矩 |
N·m |
42.2 |
105.0 |
|
最大电流 |
A rms |
6.6 |
6.6 |
|
转矩常数 |
N·m / A rms |
6.4 |
15.7 |
|
电阻 (ptp) |
Ω (25 ℃) |
9.1 |
13.8 |
|
电感 (ptp) |
mH (25 ℃) |
17.1 |
40.0 |
|
极数 |
P |
40 |
40 |
|
反电势常数 (ptp) |
Vrms / (rad/s) |
5.2 |
12.8 |
|
最大额定功耗 |
W (25 ℃) |
84.1 |
127.5 |
|
电机常数 |
N·m / √W |
2.6 |
5.6 |
|
转动惯量 |
kg·m² |
0.012 |
0.03 |
|
电机重量 |
kg |
5.5 |
9.2 |
|
最高转速 |
rpm |
380 |
200 |
|
定位精度 |
arc sec |
±20 |
±20 |
|
重复精度 |
arc sec |
±1.5 |
±1.5 |
|
分辨率 |
sin / cos |
11740 |
16384 |
|
最大轴向载荷 |
N |
8000 |
10000 |
|
最大径向载荷 |
N·m |
80 |
100 |
|
轴向偏摆 |
mm |
0.005 |
0.005 |
|
径向偏摆 |
mm |
0.005 |
0.005 |
|

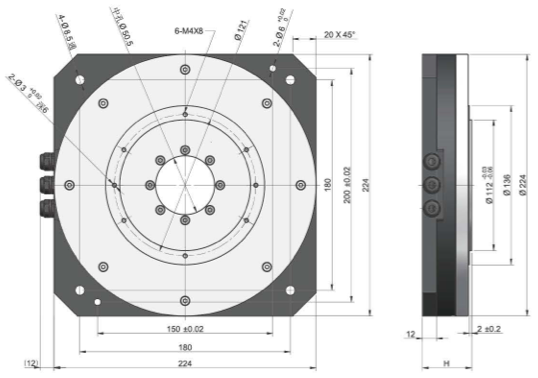

电机高度 H |
mm |
42 |
62 |
|
注：【通用规格】电机绕组 / 绝缘等级：F 类 绝缘耐压：60 秒 @ 1500 V / 绝缘电阻：10 MΩ 以上 (500 V DC) |
|||
DD马达
-
运动平滑，定位精准
-
高刚性，高动态响应
-
节能高效，发热量低
-
可承受突变外力冲击
-
为先进设备提供精准定位
