DD马达定制开发与生产代工服务
7A.A.220外转子力矩电机采用高性能DD直驱技术，具备运动平滑、定位精准、高刚性及高动态响应等特点，可满足先进自动化设备对高精度运动控制的需求。电机连续转矩10.2 N·m，最大转矩30.6 N·m，最高转速320 rpm，连续电流3.0 Arms，最大电流9 Arms，转矩常数3.4 N·m/Arms。产品采用40极设计，定位精度可达±20 arc sec，重复精度±1.5 arc sec，分辨率16384，具备优异的低速稳定性与控制性能。
该电机最大额定功耗216.5 W，电机常数5.6 N·m/√W，兼顾高效率与低发热特性，可有效降低设备能耗。转动惯量0.032 kg·m²，电机重量8.9 kg，支持5000 N轴向载荷及100 N·m径向载荷，轴向与径向偏摆均控制在0.005 mm以内，具备良好的结构稳定性与抗冲击能力。
产品采用F级绝缘设计，绝缘耐压60秒@1500 V，绝缘电阻≥10 MΩ（500 V DC），适用于高端装备、精密定位平台、半导体设备、自动化产线及检测设备等应用场景。
所在地
北京市
发布时间
2026-05-10 16:01:36
我意向对接
DD马达定制开发与生产代工服务7

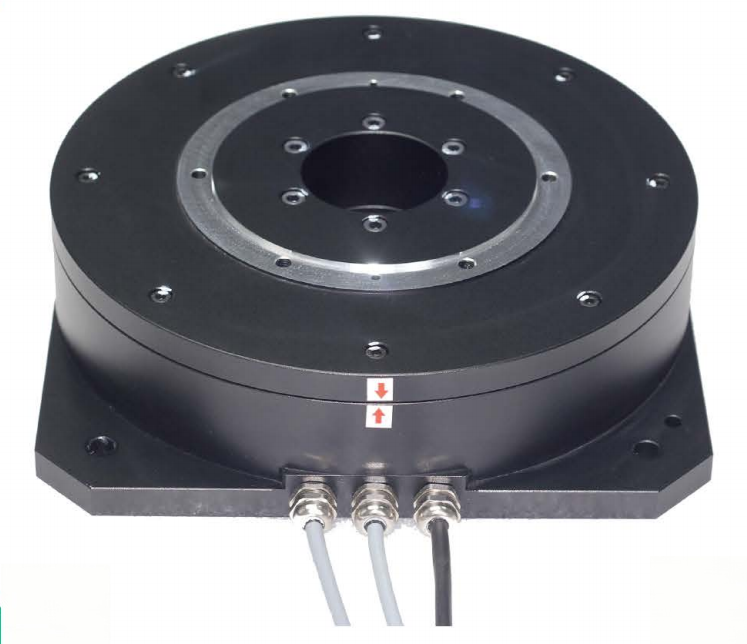

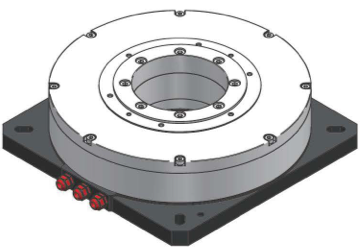

外转子力矩电机
|
主要参数 |
单位 |
A.220.062 |
|
连续转矩 |
N·m |
10.2 |
|
连续电流 |
A rms |
3.0 |
|
最大转矩 |
N·m |
30.6 |
|
最大电流 |
A rms |
9 |
|
转矩常数 |
N·m / A rms |
3.4 |
|
电阻 (ptp) |
Ω (25 ℃) |
12.6 |
|
电感 (ptp) |
mH (25 ℃) |
7.8 |
|
极数 |
P |
40 |
|
反电势常数 (ptp) |
Vrms / (rad/s) |
2.8 |
|
最大额定功耗 |
W (25 ℃) |
216.5 |
|
电机常数 |
N·m / √W |
5.6 |
|
转动惯量 |
kg·m² |
0.032 |
|
电机重量 |
kg |
8.9 |
|
最高转速 |
rpm |
320 |
|
定位精度 |
arc sec |
±20 |
|
重复精度 |
arc sec |
±1.5 |
|
分辨率 |
sin / cos |
16384 |
|
最大轴向载荷 |
N |
5000 |
|
最大径向载荷 |
N·m |
100 |
|
轴向偏摆 |
mm |
0.005 |
|
径向偏摆 |
mm |
0.005 |
|
注： 【通用规格】电机绕组 / 绝缘等级：F 类 绝缘耐压：60 秒 @ 1500 V / 绝缘电阻：10 MΩ 以上 (500 V DC) |
||
DD马达
-
运动平滑，定位精准
-
高刚性，高动态响应
-
节能高效，发热量低
-
可承受突变外力冲击
-
为先进设备提供精准定位
